Drohnenflug mit Architektur-Compositing – Wir komibinieren Drohnenbilder mit Architekturvisualisierungen
Zur Visualisierung eines Bauvorhabens für ALDI Nord wurde die Planung des Marktes von ARVICO in Drohnenbilder von planet-mussmann integriert.

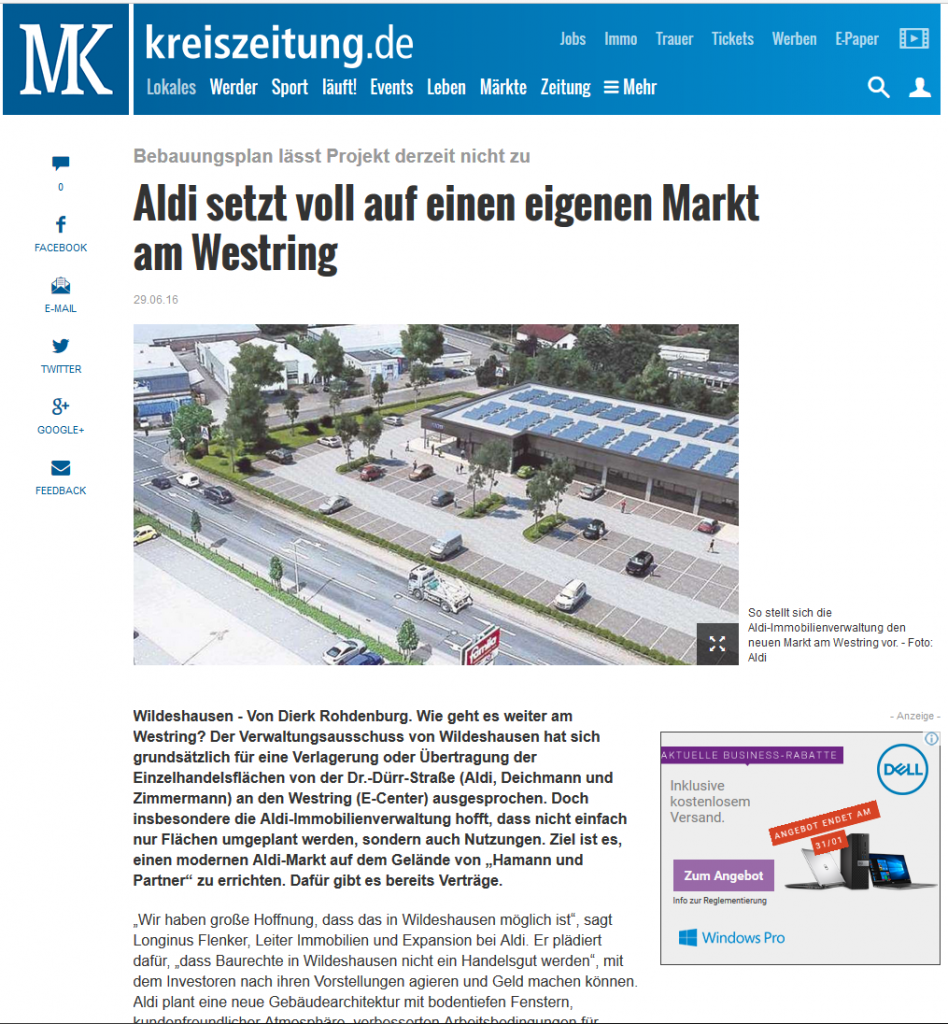

…hier geht es zum Zeitungsartikel in der Kreiszeitung
Sie möchten Ihre Projekte auch in Drohnebilder visualisieren? Kontaktieren Sie uns gleich!
Die letzten sonnigen Wintertage haben mich an die frische Luft gezogen – dabei sind tolle Bilder und Videoaufnahmen entstanden….
Selbst bei den Minusgraden fliegt die Drohne ruhig vor sich hin. Voraussetzung für einen Flug im Winter ist, dass die Luftfeuchtigkeit nicht so hoch ist.
Sobald ein Flügel-Motor durch Feuchtigkeit und Kälte nicht mehr korrekt funktioniert, besteht die Gefahr eines Absturzes der Drohne. Aber mit ganz viel „Mut“ habe ich mich gewagt 🙂
Planen kann man einen solchen Aufstieg natürlich nicht, da hier Sonne, Schnee und Nebel perfekt zusammen passen. Im Mittelpunkt des Videos stehen die einfach schönen Bilder.
Aufnahmen, Schnitt, Vertonung und Compositing by www.architektur-drohnen.de
In Zusammenarbeit mit Sven Kehlenbeck von ARVICO, Bremen ist wieder eine tolle Architektur Visualisierung Seniorenheim entstanden.
planet-mussmann hat für das Projekt die 3D Modellierung an nur einem! Tag erstellt. ARVICO hat das finale Rendering erstellt.
ARVICO_Residenz
Hier einige Testrenderings aus Allplan heraus, die vor dem finalen Rendering entstanden sind:
Weissmodell_Allplan
Rendering_Allplan
Rendering_Allplan_Abend
Nun ist es endlich so weit! Der erste Trailer „Kameratracking und Compositing im Drohnenflug“ steht bereit.
In Zusammenarbeit planet-mussmann und ARVICO aus Bremen wurde erfolgreich unter www.architektur-drohnen.de das Compositing fertig gestellt.
Das Planungsbüro Italiano in Bremen hat sich von der Idee und Umsetzung schnell begeistern lassen und uns dafür ein tolles Projekt den „Neubau des Science Centers“ als Pilotprojekt zur Verfügung gestellt. Schon wenige Tage später sind wir „raus auf die Baustelle“ und haben bei schönstem Sonnenschein das Grundstück mit der Drohne gefilmt. Wieder zurück im Büro wurde das Filmmaterial gesichtet, aussortiert und mit professioneller Software „getrackt“. Das Tracking-Verfahren versucht dabei die Kamerabewegung des Drohnenbildes nachzustellen und möglichst genau auf eine virtuelle Kamera abzubilden. Dadurch können virtuelle 3D Objekte und Modelle parallel zum Film animiert und gerendert werden. Das Compositing verbindet dann beide Spuren.

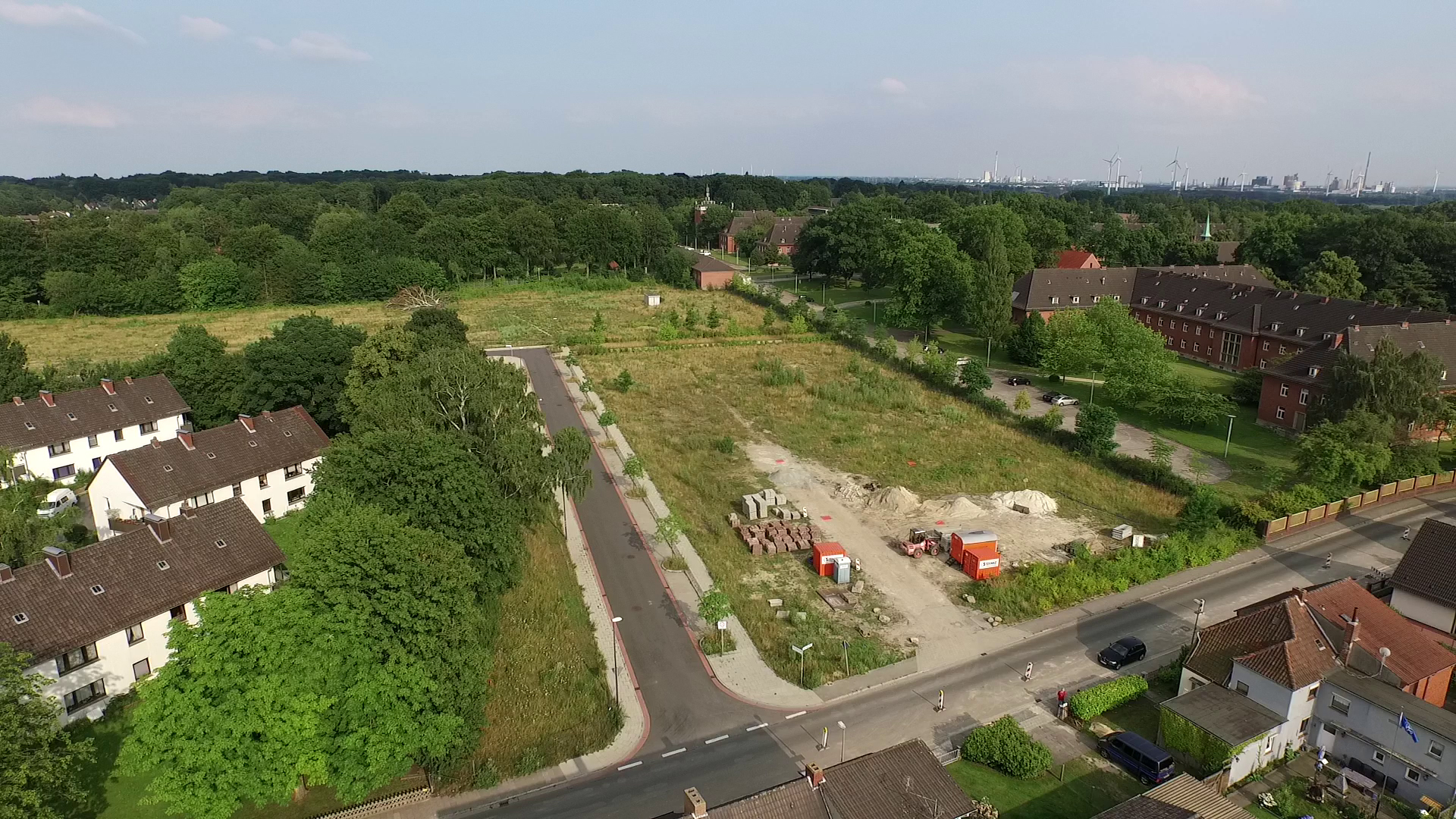

Hier ein Drohnenbild von der Baustelle VOR dem Compositing:
Drohnenbild Baustelle
… und nun schnell zum Ergebnis:
Die Software „Allplan“ unterstützt durch Ihren Aufbau und Ihre Arbeitsweisen das Erstellen von BIM konformen Projekten im Baubereich. Mit Allplan erstellen Sie ganz einfach IFC Objekte und exportieren diese als „IFCObjectTyp“ zu anderen Projektteilnehmern, inklusive aller planungsrelevanten Attribute. Die Bauwerksstruktur in Allplan entspricht den Strukturvorgaben des IFC Formates. Die IFC Schnittstelle in Allplan ist entsprechend geprüft und zertifiziert. Auch für die Weiterbearbeitung des Projektes nach der Modellerstellung stehen aus der Allplan Produktfamilie weitere Lösungen zur Verfügung.
Setzen Sie sich mit dem Grundgedanken von BIM auseinander. Verinnerlichen Sie sich die sorgfältige, saubere Arbeitsweise. BIM ist keine Software – BIM ist eine modellbasierte 3D Planungsmethode. Alle Projektteilnehmer planen an einem zentralen 3D-Gebäudemodell, in dem die Bauteile mit allen bekannten Attributen und alphanumerischen Informationen bestückt werden. „Allplan“ liefert Ihnen die Voraussetzungen, um Ihren Planungs- und Nutzungsprozess erheblich bezüglich Qualität und Effizienz zu steigern.
Analysieren Sie Ihre internen Arbeitsabläufe und bestimmen Sie alle Voraussetzungen, um für eine reibungslose Implementierung in Ihrem Büro zu sorgen. Legen Sie Bürostandards und interne Werte fest. Ermitteln Sie den IST-Zustand. In wie weit setzen Sie bereits auf eine 3 dimensionale Planung oder nutzen Sie Allplan noch als digitales 2D Zeichenbrett? Bei der Analyse und Entwicklung der Implementierung können Sie auf Berater zurückgreifen, die schon viele Büros erfolgreich begleitet haben. Auch planet-mussmann steht Ihnen hierbei gerne zur Verfügung und ist Ihnen behilfliche die BIM Planungsmethode umzusetzen.
Legen Sie intern einen BIM-Ansprechpartner fest, der zentral die Umsetzung der BIM Methode steuert. Der BIM-Ansprechpartner (mit entsprechender Ausbildung „BIM-Manager“) ist intern der Profi bei der Umsetzung der BIM-Planungsmethode. Zudem ist er dafür zuständig dafür Sorge zu tragen, Ihren Bürostandard umzusetzen und auf alle Mitarbeiter und Projekte zu übertragen. Wichtige Themen für den BIM Ansprechpartner sind:
Schulen Sie Ihr Personal und machen Sie Ihre Mitarbeiter fit für das Thema BIM. Allplan bietet alle Funktionen, um BIM konform zu arbeiten – nur wer diese Funktionen sicher anwendet, kann in Zukunft qualifizierte und auswertbare Projekte und Datenmodelle erstellen. Wir helfen Ihnen gerne, alle wichtigen Funktionen in Allplan zu erlernen und umzusetzen.
Folgende Themen gehören zu einer durchgängigen BIM Arbeitsmethode in Allplan:
Sichern Sie sich Ihre BIM Standard. Sorgen Sie dafür, dass Sie sorgfältig alle Projekte sauber und konsequent umsetzen. Leben Sie BIM und kontrollieren Sie ständig das Ergebnis mit der Grundidee und dem Grundkonzept von BIM. Sorgen Sie für eine fortlaufende und professionelle Ausbildung aller Beteiligten. Achten Sie auf Zufriedenheit im gesamten Team. Dieser Punkt wird von einigen unterschätzt. Zufriedenheit schafft hochwertige Arbeit und daraus resultieren zuverlässige Ergebnisse und eine enorme Fehlerminimierung. Arbeiten Sie mit Partnern, die Ihren BIM Gedanken teilen und erfreuen Sie sich immer wieder aufs Neue an Ihrer qualitativ hochwertigen, fehlerminimierenden und kosteneinsparenden Arbeitsweise!
Drohnen finden immer häufiger in den Medien Ihre Einsatzgebiete. Verschiedene Industriezweige finden im Einsatz von Drohnen ganz neue Wege zur Präsentation, Dokumentation oder Inspektion unzugänglicher Bereiche.
Folgender interessanter Beitrag berichtet über verschiedene Einsatzmöglichkeiten von Drohnen und wie wichtig es ist, dabei die rechtlichen Rahmenbedingungen einzuhalten.
Schnell den Newsletter abonnieren und immer auf dem neuesten Stand bei planet-mussmann.de bleiben!
Präsentieren Sie Ihre Projekte mit Hilfe von architektur-drohnen aus einer anderen Perspektive! Wir erstellen hochauflösendes Bild- und Filmmaterial aus der Luft und integrieren 3D-Animationen in das Filmmaterial mit Hilfe des modernen Kameratrackings. Unzugängliche Gebäudebereiche können mit wenig Zeitaufwand durch hochauflösende Drohnenbilder dokumentiert werden. Fassaden- oder Dachanalysen können ganz ohne Steiger oder Gerüst ausgeführt werden. Mit Hilfe von architektur-drohnen werden Orthobilder für Ihre Grundriss- und Lageplanplanung erstellt oder ansprechende Imagefilme im In- und Outdoorbereich produziert.
Unsere Einsatzbereiche sind u.a.:
Das Thema BIM ist in aller Munde. Erste Länder legen BIM als Planungsstandard fest, große Büros legen vor und für mich wird es immer mehr zum Themenmittelpunkt bei Allplan Schulungen. Aber was bringt mir BIM?
Ein einfaches Beispiel verdeutlicht den Grundgedanken:
Das kommt mir sehr bekannt vor!
Diese Problematik entsteht, wenn mehrere Planungsteilnehmer NICHT auf Grundlage des gleichen Gebäudemodells arbeiten. Dort wo alle Planungen zusammenlaufen, müssen alle Unterlagen, Pläne und Auswertungen penibel genau geprüft werden. Fehler und Unterschiede gehen dabei manchmal unter und führen womöglich erst auf der Baustelle zu zeitlichen und kostenintensiven Differenzen.
Eine weitere Skizze zeigt die meist noch sehr verbreiteten alten Arbeitsweisen mit mehreren Planungsteilnehmern:
Drei Teilnehmer arbeiten jeweils für sich an einem eigenen 3D Gebäudemodell. Dabei kommt es mit großer Wahrscheinlichkeit zu Differenzen zwischen den einzelnen Planungen. Am Knotenpunkt dieser einzelnen Planungen müssen theoretisch enorme Anstrengungen unternommen werden, um folgende Punkte abzudecken:
Spätestens an dieser Stelle finden wir das Beispiel von oben wieder. Der Projektkoordinator findet sich in einem großen Rätsel wieder. Er muss unterschiedliche Informationen, Sprachen und Daten zusammenführen und danach wieder verteilen.
Diese Problematik wird durch die BIM Methode abgefangen. Alle Teilnehmer arbeiten an einem zentralen 3D Gebäudemodell. Dabei ist es völlig egal ob alle oder nur ein Teilnehmer Allplan einsetzt. Schnittstelle unter den verschiedenen CAE Programmen ist der IFC-Standard. Können alle Teilnehmer diese Schnittstelle bedienen, wird an einem einzigen Modell gearbeitet und das über den gesamten Lebenszyklus des Gebäudes, dann spricht man von Big BIM. Werden nur bestimmte Zeitabschnitte per BIM abgewickelt oder arbeiten nur einige Teilnehmer nach BIM, dann spricht man von Little BIM.
Die Grafik zeigt die Teilnehmer, die sich die Informationen aus dem zentralen Gebäudemodell holen und dieses mit den eigenen Informationen und Attributen „füttern“.
Aus dem „Allplan BIM-Komependium Theorie und Praxis“ erhalten wir folgenden Grafik:
Das zentrale Gebäudemodell bildet die Grundlage für die zeitlichen Abschnitte
Planung – Ausführung – Verwaltung.
Alle zugehörigen Teilnehmer (Gewerke, Planungsabteilungen, …) arbeiten mit einem einzigen Modell und fügen diesem alle zugehörigen Attribute und Informationen zu.
Heute kommen wir zum letzten Punkt der vierteiligen Dokumentation über die Projektstruktur in Allplan – die Planaufbereitung, in Allplan „Planlayout“ genannt. Wir haben die projektbezogene Datenverwaltung betrachtet und wie die einzelnen Daten im Projekt strukturiert werden.
Am Ende steht der Plan als Ausgabe der Planung. Ein Plan wird entweder auf Papier oder als Datei, beispielsweise in einer PDF- oder DWG-Datei, anderen Personen zur Verfügung gestellt.
An dieser Stelle muss erwähnt werden, dass ein Projekt und dessen Inhalte auch als 3D Datei oder als Pixelbild für andere zur Verfügung gestellt werden kann. Solche Exporte können in anderer Software wie Cinema4D oder Photoshop weiterbearbeitet werden oder direkt anderen zur Verfügung gestellt werden – dieses Thema soll an anderer Stelle betrachtet werden.
Hat man alle planrelevanten Inhalte auf Teilbildern konstruiert, müssen diese auf Plänen abgelegt und grafisch aufbereitet werden, um am Ende eine Ausgabe auf Papier (z.B. auf einem Plotter) oder in einer Datei zu ermöglichen. Neben der Funktion „Planelement“ empfehle ich die Funktion „Planfenster“ einzusetzen, da diese in meinen Augen lediglich eine Weiterentwicklung des Planelementes darstellt.
Mit der Funktion „Planfenster“ werden die gewünschten Teilbilder mit Hilfe der angelegten Struturen im Plan abgelegt. Grundsätzlich habe ich ja schon erwähnt, dass es möglich ist, komplett ohne Teilbild- oder Bauwerksstruktur auszukommen – bei der Erstellung eines Planes zeigt sich allerdings, dass hier wesentliche Vorteile (neben einigen anderen Vorteilen an anderer Stelle) sind. Aus den Strukturen heraus werden zusammengehörige Teilbilder (beispielsweise Teilbilder, die zu einem gemeinsamen Geschoss gehören) ausgewählt und im Plan abgelegt. Der Einsatz der Funktion „Planfenster“ ermöglicht zudem die Festlegung eines Ausschnittes aus dem gesamten darstellbaren Teilbildbereich.
Im Planlayout werden weitere Planinhalte, wie Plankopf, Planrahmen und Beschriftungen platziert. Das Druckprofil bestimmt die grafische Darstellung der einzelnen Elemente. Es können zu druckende Elemente festgelegt werden und Stiftdefinitionen vom Allplan Standard abweichend definiert werden.
Und voilá – ein Plan ist fertig!
Obwohl die Projektstruktur für Allplan-Einsteiger viele Begriffskenntnisse und Entscheidungen abverlangt, stellt sie doch am Ende Struktur und Ordnung für den Planer und alle Beteiligten. Meine Übersicht zu den einzelnen Bausteinen in der Projektstruktur ist natürlich nur der Anfang. An jeder Station lohnt es sich weiter in die Materie einzusteigen und sich den einzelnen Themen näher zu widmen. Wichtig ist es meiner Meinung nach vorerst die Übersicht zu erhalten und diese zu verstehen. Wer versteht, wie die Zusammenhänge in Allplan sind, der kann im zweiten Schritt die einzelnen Themen studieren und sich eine entsprechende Arbeitsweise mit den Bauteilen aneignen.
Hey, jetzt verstehe ich Allplan schon viel besser! Ich habe einen tollen Überblick über die einzelnen Bauteine in Allplan erhalten und kann diese jetzt an die richtige Stelle einsortieren. Jetzt will ich aber mehr wissen!
Melden Sie sich hier für den Newsletter an und erhalten Sie den GRATIS-DOWNLOAD „Bauwerksstruktur für Allplan“ als Excel Datei. Damit können Sie Ihre eigene Bauwerksstruktur planen und schnell umsetzen.
