Allplan: Die Projektstruktur – In meinen Schulungen bekomme ich häufig zu hören, dass dem Allplan-Anwender die grundlegenden Begriffe in Allplan (Bauwerksstruktur, Zeichnungsstruktur, Layer, Teilbilder, Stile, … und was ist das überhaupt?) in eine leichte Überforderung versetzen. Viele Allplaner verwenden schon seit etlichen Jahren erfolgreich die Zeichnungsstruktur, arbeiten ohne Layer, bekommen jede Planung auch in 2D gemeistert und brauchen augenscheinlich diese ganzen Begriffe nicht.
Warum soll ich mir das Leben erschweren und mich mit der Bauwerksstruktur auseinander setzen? Wieso wollen alle, dass ich Layer benutze, wo es doch mit einer gut organisierten Teilbildstruktur super funktioniert? Und warum soll ich überhaupt in 3D planen, wenn das Endprodukt, der „Plan“ als 2 dimensionales Produkt auf Papier aus dem Plotter kommt?
Der Umsteiger – erst AutoCAD, dann Allplan
Manch ein Kunde muss sein gesamtes Denken verändern. Kommt er beispielsweise von AutoCAD, ist er es gewohnt, jede Zeichnung als einzelne Datei zu betrachten. Mehrere Dateien werden mit Hilfe einer XRef Funktion zusammengefügt. Landet er dann bei Allplan, muss er sich mit einer „Projektstruktur“ auseinander setzen.
OK, alle Dateien werden projektbezogen organisiert – nicht schwer! Aber was sollen diese ganzen Begrifflichkeiten? Zeichnungs- und Bauwerksstrukturen, Vorlageprojekte, Assistenten, Teilbilder (in AutoCad gab es doch nur Layer…das war irgendwie einfacher…) ???!!!???
Die Projektsstruktur in Allplan
Eigentlich ist das alles gar nicht so schwer! Ich bin Allplan-Fan und eine meiner größten Leidenschaften liegt darin, Allplan-Anwendern Allplan mit all den ganzen Möglichkeiten näher zu bringen. Allplan arbeitet projektbezogen – und das nimmt uns jede Menge Eigenregie und Selbstorganisation ab! Jedes „Projekt“ (Liegenschaft, Grundstück, etc.) wird in einer „Einheit“ organisiert.
Ganz einfach eigentlich.
Aber das Strukturieren eines Projektes, das Einsetzen der richtigen Techniken und die damit verbundene Konkurrenzfähigkeit nimmt einen immer größer werdenden Stellenwert ein. Eine Zeichnung ist nicht mehr nur eine Zeichnung – sie ist nicht mehr nur 2D oder 3D – nein, alles tendiert Richtung 5D! Was bedeutet 5D? BIM, was ist das?
Am Anfang ist mir das eigentlich alles ziemlich egal…
Der Anfang erscheint einfach verdammt schwer. Da müssen Haken gesetzt werden, entschieden werden, ob man mit fertigem „Content“ auf Grundlage eines „Vorlageprojektes“ arbeiten will, ob man ein Projekt büro- oder projektbezogen anlegen will, wie alle Teilbilder geordnet sein sollen und und und… Das alles noch bevor es überhaupt los geht!
Da kann schon mal Frust aufkommen…
Aber:
Man sollte mal die Angst verlieren und die großen Neuerungen der letzten Jahre offen an sich heran lassen – sie haben nämlich ihre Daseinsberechtigung!
Manche Methoden gibt es vielleicht „zweifach“, weil die Zeit neue Techniken hervorgebracht hat, man den Anwendern aber noch eine alte Technik zur Verfügung stellen wollte. Andere Module sind einfach hinzugekommen, weil sie durch den Lauf der Technik und neuen Möglichkeiten wirkliche Vorteile, Sicherheiten in der Planung oder Zeitersparnis bringen. Der Sprung in eine neue Dimension beispielsweise bringt ganz neue Endprodukte (und tolle Endprodukte machen letztendlich den Kunden glücklich…). Durch eine dreidimensionale Planung erhält der Allplan-Anwender Massen, Listen, automatische Ansichts- oder Schnittgenerierung, Visualisierungen oder sogar Animationen. Zusätzlich fällt die Planung in Bereichen wie beispielsweise eine einfache Kollisionserkennung oder eine grafische Betrachtung der Architektur einfacher. Es gibt viele weitere Gründe, die den Planer zumeist erst interessieren, wenn er in die Materie eingestiegen ist. Zudem wird es die Zukunft so bringen, dass Kunden einen gewissen Anspruch an die von Ihnen bezahlten Produkte vom Architekten haben.
Für mich persönlich einer der wichtigsten Punkte: es kann so viel Spaß machen, alle Möglichkeiten von Allplan sinnvoll einsetzen ZU DÜRFEN und mit den Ergebnissen strahlen zu können!
Schaubild – Die Projektstruktur in Allplan
Man merkt es, ich bin bekennender Fan – ich versuche aber trotzdem dicht an der Praxis und am Anwender zu denken.

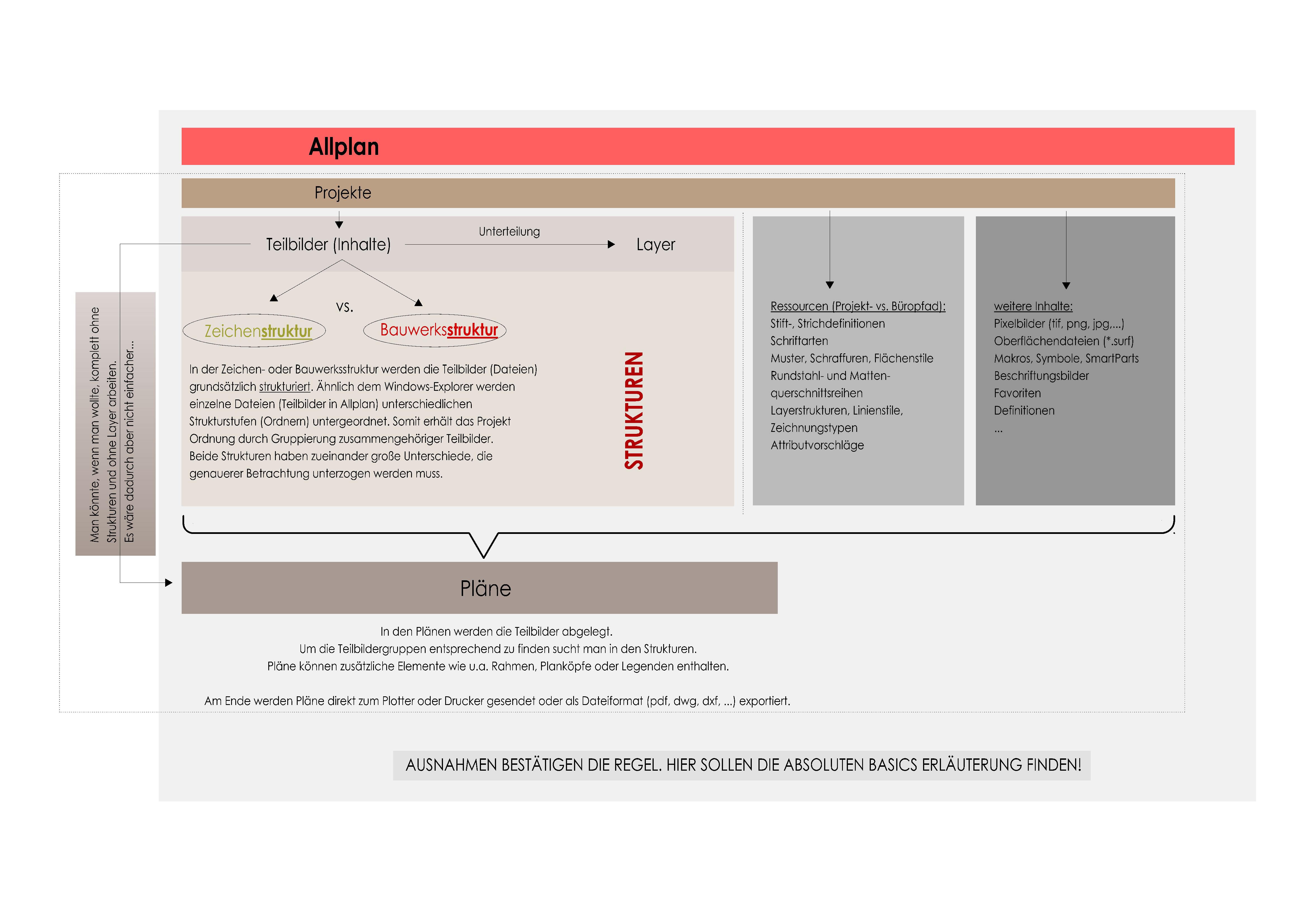

In meinen Schulungen nehme ich mir für die Grundlagen der Allplan-Projektstruktur eine einfache Grafik zur Hilfe, die sich in den letzten Jahren als äußert hilfreich gezeigt hat, um scheinbar schwere Zusammenhänge einfach zu erklären. Die Grafik wurde von mir auf Flipcharts oder DINA4 Zetteln skizziert und von einigen Teilnehmern abfotografiert oder abgeschrieben. Nachdem ich diese Grafik nun endlich mal in Allplan umgesetzt habe, möchte ich auch anderen Allplan-Interessierten diese Grafik zeigen und näher erläutern.
Aha, Allplan mal ganz einfach erklärt – ich guck mir mal die einzelnen Bausteine an!
Hier geht es zu „Grundlagen Allplan: Die Projektstruktur Teil 2“
GRATIS DOWNLOAD ALLPLAN PROJEKTSTRUKTUR

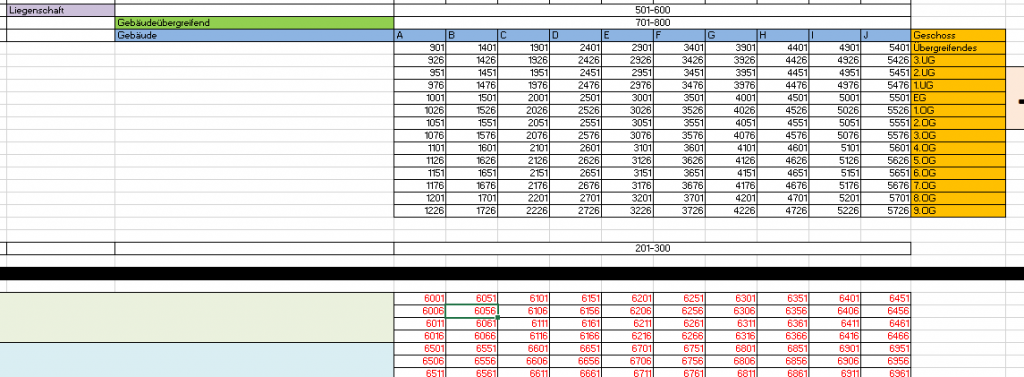

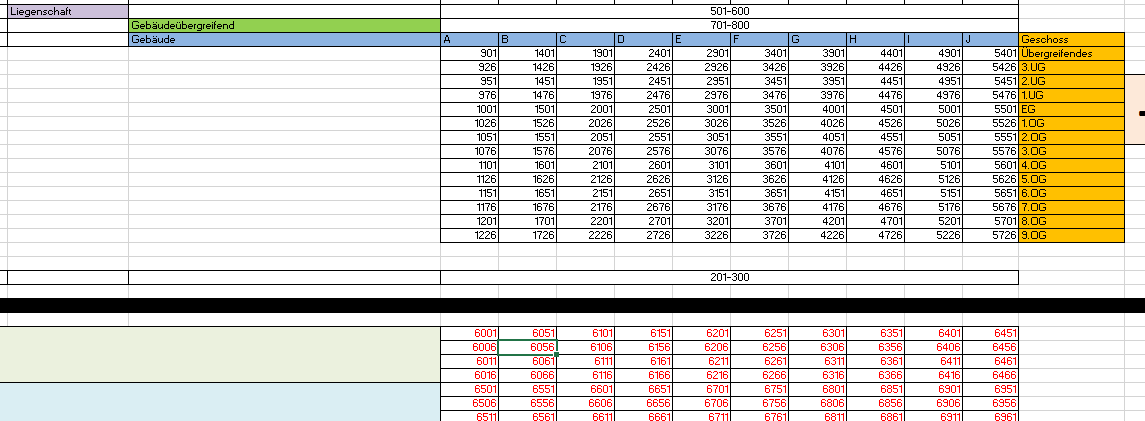

Melden Sie sich hier für den Newsletter an und erhalten Sie den GRATIS-DOWNLOAD „Bauwerksstruktur für Allplan“ als Excel Datei. Damit können Sie Ihre eigene Bauwerksstruktur planen und schnell umsetzen.
